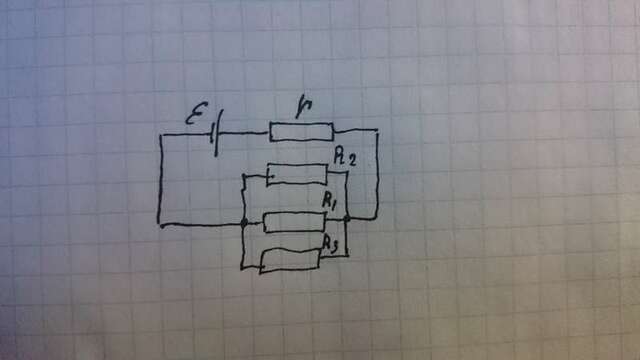

Источник тока имеет ЭДС Е = 6 В, внутреннее сопротивление r = 1 Ом , R1 = 1 Ом, R2=R3= 2 Ом. Какой силы ток течет через источник?
Общее сопротивление паралельного соединения резисторов будет 1ом, вся цепь состоит из 1ом +1ом=2ом. Найдём ток в цепи I=U/R+r=6/1+1=3a, Ток во внешней цепи и через источник равен 3А.
