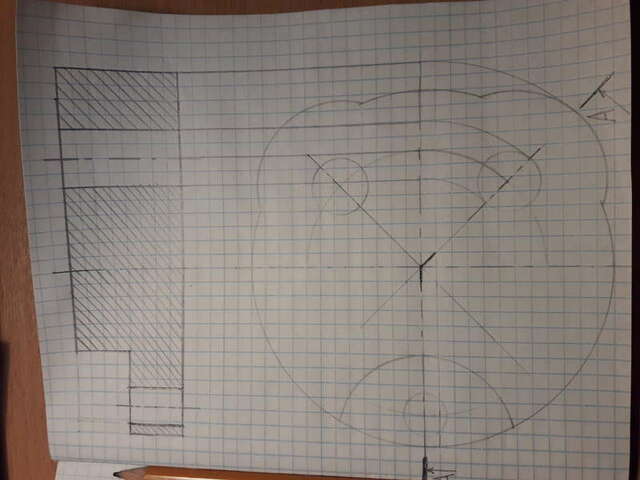

Помогите пожалуйста правильно выполнен ломаный разрез?
Да, разрез правильный, штриховка правильная.
Единственное, если это не сечение, а разрез -то должна быть видна стенка за плоскостью разреза, вот эта - http://image.prntscr.com/image/c2eaf54c66684f4580544f3c73ce1b20.png
