Помогите с чертежом нужен разрез!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

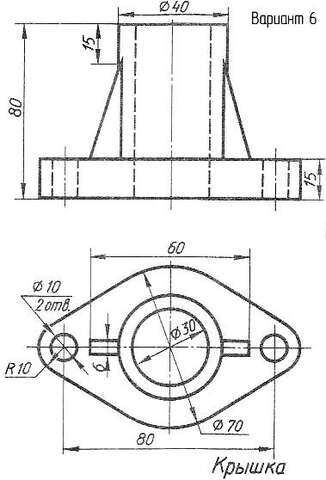

Размеры в Вашем задании проставлены правильно, Вам их только нужно перенести на свой чертеж.
Сделала вырез 1/4 детали на главном виде.
Начертила вид слева.
ошибка,препод написала вот что- совместисть 1/2 вида с 1/2 разреза на гл.виде и виде слева

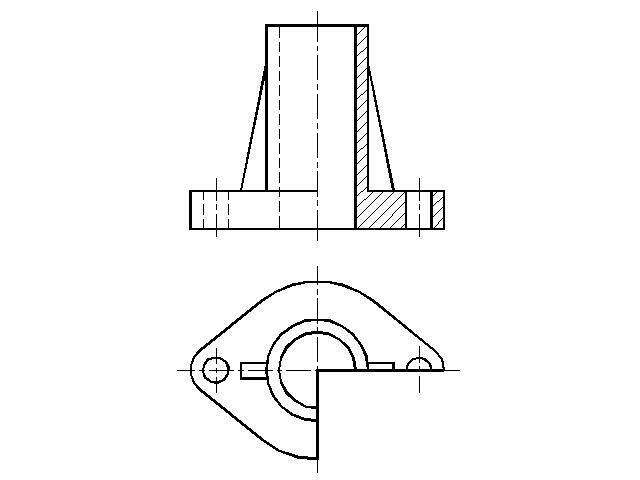

Если смотреть на главный вид, то Вы видите с левой стороны от оси симметрии как выглядит деталь без разреза, а вторая половина (справа от оси симметрии) - разрез - это и есть Ваше задание. Но чтобы получить такой разрез - вырезают 1/4 детали.
Смотрите второй чертеж - Вам чертить его не нужно. Удачи!
мне какой перечерчивать скажите

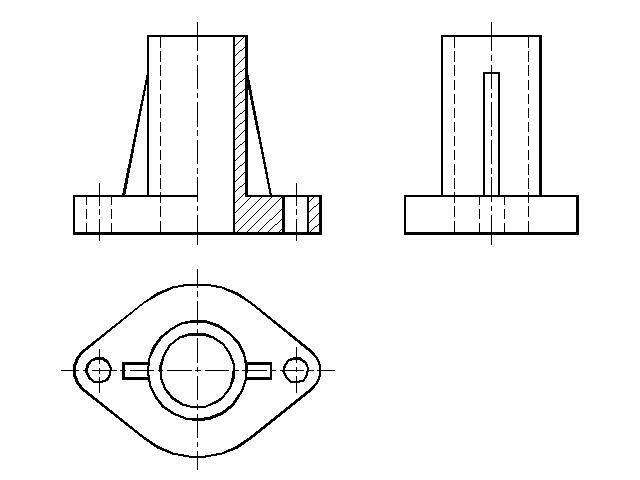

Первый, где начерчены три вида детали: главный, слева и сверху.
