Начертить вид слева ( у меня не правильная )

Question

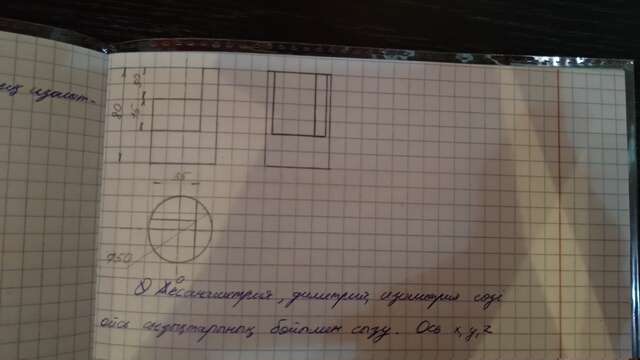

Начертить вид слева ( у меня не правильная )

---

Answer 1

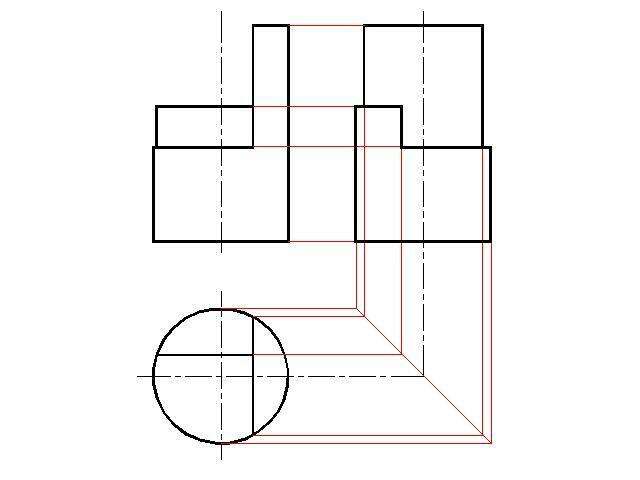

Первый чертеж: красного цвета - линии построения, которые на чертеже выполняются простым карандашом тонкой линией.

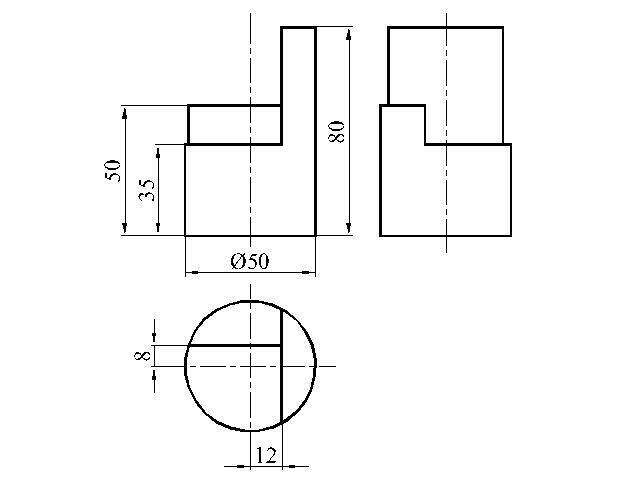

Второй чертеж: на виде сверху проставила недостающих размеров для построения - взяла произвольно (исправить на свои)

Третий чертеж: выполнен в масштабе 1:1 на бумаге в клеточку - в помощь.

Удачи!

---

---

---

Answer 2

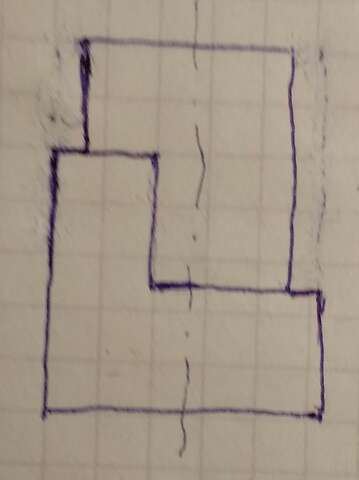

Вид слева, не по размерам и от руки, но должно быть понятно
Увеличь масштаб чертежа в 2 раза (т.е. рисуй в М1:1), размер 35 не проставляй

---
