R1 = r3 = r6 = 2ом R2 = R4 = R5 = 3ом Rоб -?

Question

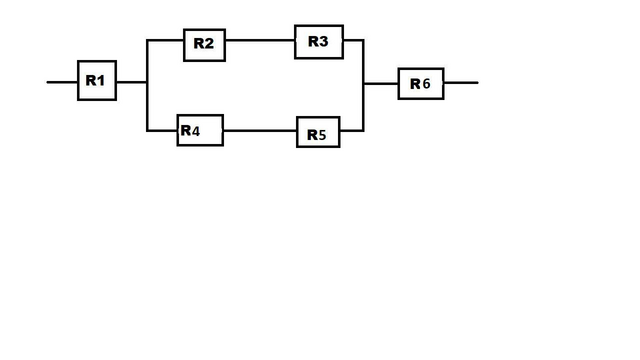

R1 = r3 = r6 = 2ом R2 = R4 = R5 = 3ом Rоб -?

---

Answer 1

1). Сопротивление R₂₃ = R₂ + R₃ = 3 + 2 = 5 (Ом)

2). Сопротивление R₄₅ = R₄ + R₅ = 3 + 3 = 6 (Ом)

3). Группа сопротивлений

         R₂₃₄₅ = R₂₃·R₄₅/(R₂₃+R₄₅) = 30 : 11 ≈ 2,73 (Ом)

4). Общее сопротивление цепи:

         R = R₁ + R₂₃₄₅ + R₆ = 2 + 2,73 + 2 = 6,73 (Ом)

Comments

Можете объяснить, я просто только только вхожу в физику, почему в решении 2). Сопротивление R₄₅ = R₄ + R₅ = 3 + 3 = 6 (Ом) именно 3+3, а не 4+5?
