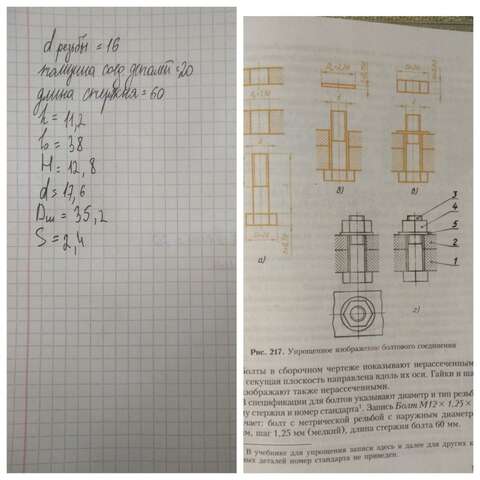

9 класс, 100 баллов. помогите сделать 3 вида болтового соединения по данным с фото, будет здорово, если проставите размеры
Ответ:
Объяснение:

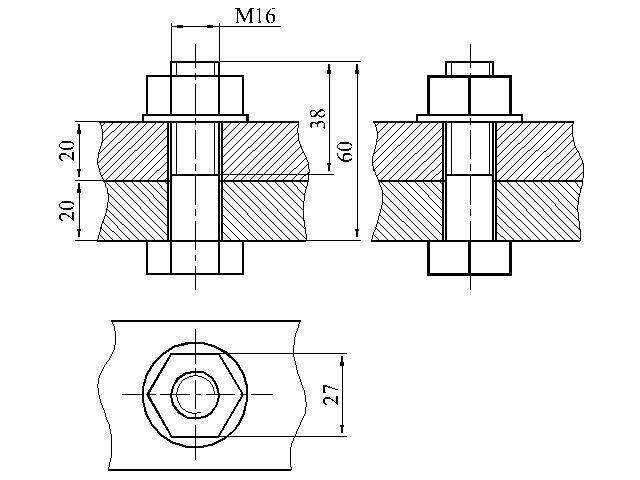

Размер 27 - под ключ
Второй и третий чертежи - все детали с размерами - их чертить Вам не нужно.
На сборочном чертеже можно не показывать размер длины резьбовой части болта (38 мм)
УДАЧИ ВАМ!
огромное спасибо)
Спасибо большое
