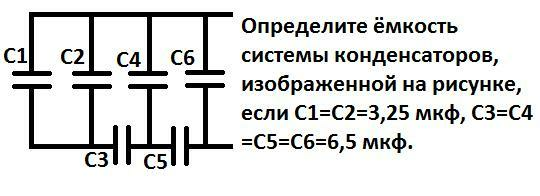

Задание на рисунке.

Question

Задание на рисунке.

---

Comments

емкость не может быть меньше чем С6 ( ответ 4 мкф - неверен)

---

Получается это опечатка методички. Ответ 10,4 мкф верен?

---

Ответ 10,4 мкф верен

Answer 1

Ответ:

Объяснение:

Эквиваленты емкостей

с12=С1+С2=3,25+3,25=6,5 мкФ

с12=С3=6,5 мкФ

с123=С3/2=6,5/2=3,25 мкФ

с1234=с123+С4=3,25+6,5=9,75 мкФ

с12345=С5*с1234 / (С5+с1234)=6,5*9,75 / (6,5+9,75)=3,9 мкФ

Общее сопротивление

Соб=с12345+С6=3,9+6,5= 10,4 мкФ
